Recuperações estruturais com injeções, lâmina e fibras de carbono
Características Estruturais
Superestrutura em concreto armado, com complementação em elementos de acessibilidade, como escadas e passarelas, também em concreto armado. O ambiente industrial, foi classificado como agressividade IV, conforme NBR 6118.
Patologias Identificadas
Comprometimentos na integridade dos elementos em concreto armado, incluindo escadas, pilares, passarelas, portas, vigas e pisos. Os danos foram apontados em laudo técnico específico, acompanhado das recomendações de recuperação.
Trabalhos Desenvolvidos
Com base no laudo técnico , realizamos visita, para reconhecimento geral do conjunto estrutural com suas patologias. Nesta visita, constatamos elementos com perdas de integridade, assim como desenvolvemos plano de trabalho, buscando execuções seguras nestas recuperações.. As principais áreas comprometidas incluíam: escadas entre os boxes 04 ao 10, 14 pilares no corredor do armazém e mais 23 elementos adicionais com sinais evidentes de precariedade.
Buscando oferecer narrativas particulares, descrevemos a seguir as evoluções realizadas elemento por elemento.

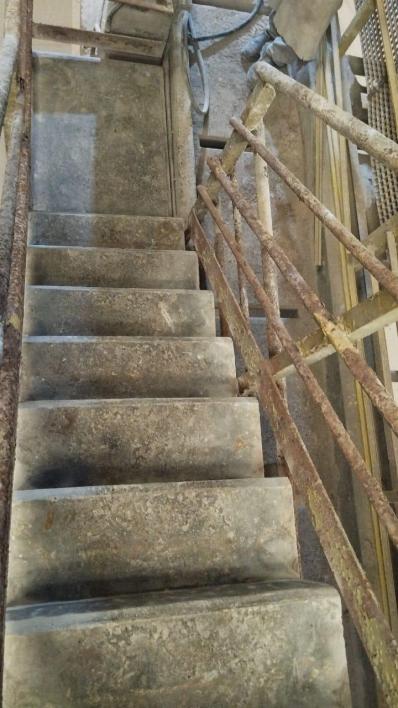

Execuções nas Escadas
Iniciamos com o reconhecimento das patologias, seguido das demarcações e delimitações por corte. A etapa seguinte envolveu demolições controladas, com uso de fenolftaleína como indicador das regiões alcalinas comprometidas. Após limpeza, as armaduras foram preparadas com hidrojateamento de 7.500 PSI. A recomposição foi feita com argamassas de alta performance (60 MPa).

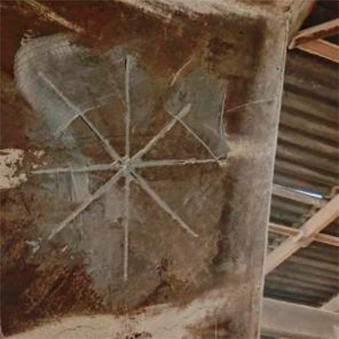

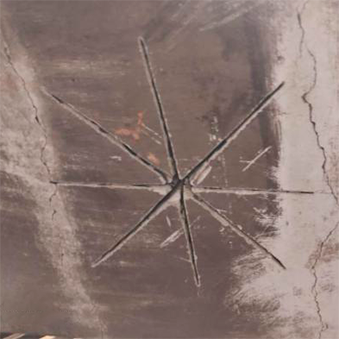

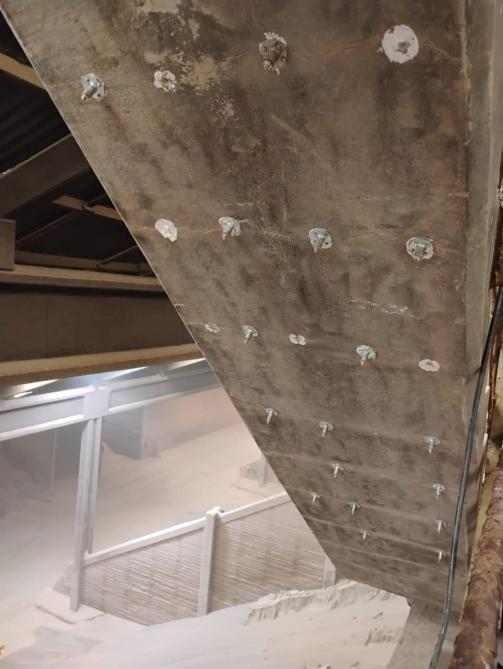

Complementando as recuperações mencionadas na inicial , realizamos injeções com epoxis, promovendo correções sobre os comprometimentos fissuras.

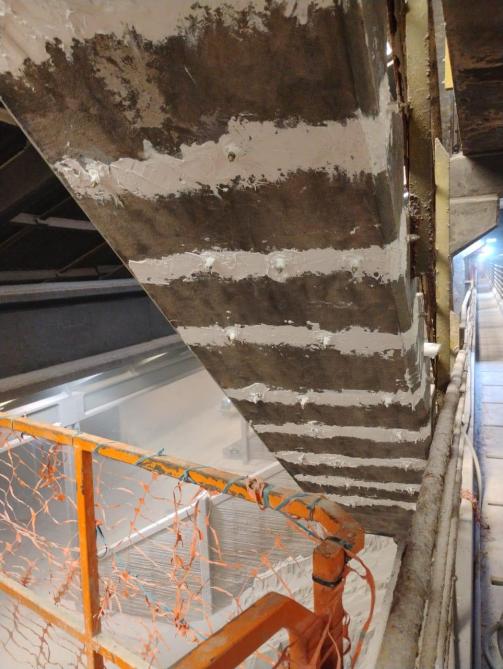

Na sequência, iniciamos o desenvolvimento dos reforços estruturais. Primeiramente, instalamos as lâminas de carbono.

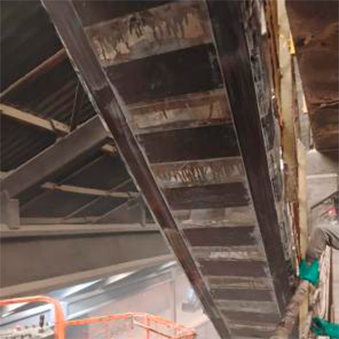

Dando continuidade, aplicamos as mantas em fibra de carbono, consolidando os reforços estruturais.
Desta forma, nas escadas, desenvolvemos recuperações convencionais, combinadas com injeções , somadas a reforços instalando laminas com fibras de carbono
Recuperações estruturais nos Pisos, Pilares, Porta da moega e Vigas.
Estas recuperações, seguiram metodologia semelhante às recuperações convencionais desenvolvidas nas escadas: reconhecimento das patologias, demarcação, demolição tendo fenolftaleína como balizadora nas profundidades de demolição, hidrojateamento das armaduras (7.500 PSI) e recomposição com argamassa 60 MPa. Todos os serviços foram documentados com ART de execução.

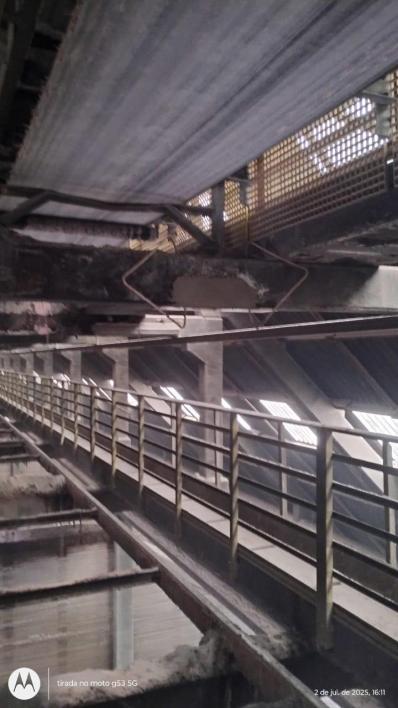

Recuperação estrutural dos pisos das passarelas

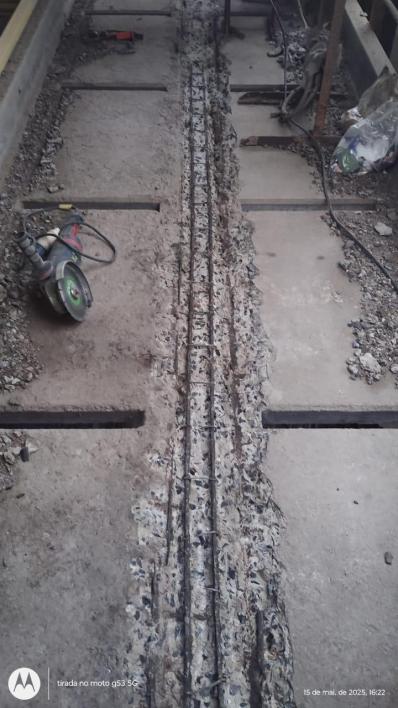

Foto 01 – Demarcação, com demolição dos concretos de recobrimento, utilizando fenolftaleína como balizadora nas profundidades

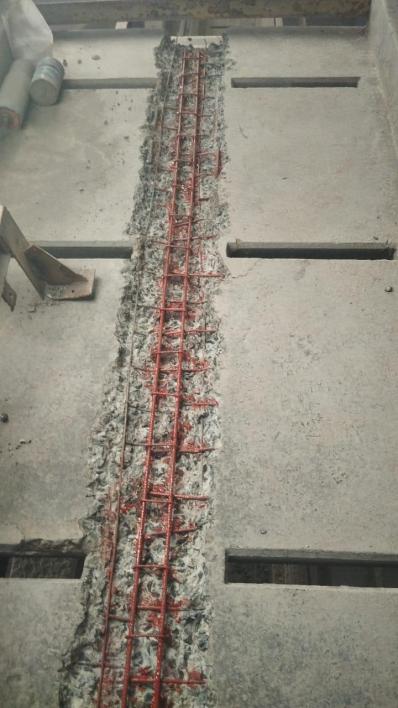

Foto 02 – Armaduras preparadas por hidrojateamento 7.500 PSI , recebendo pintura catodica

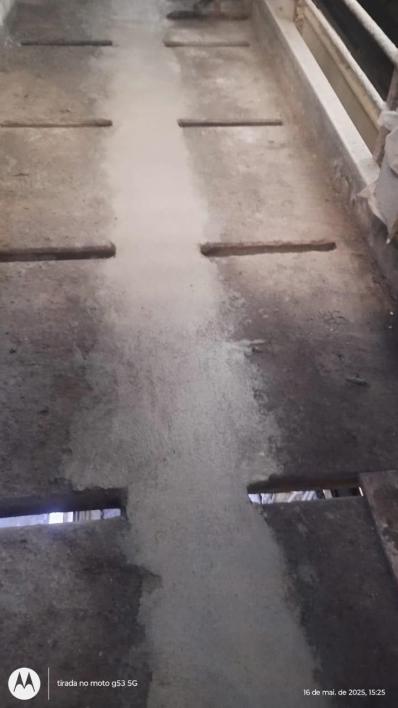

Foto 03 – Recomposição do elemento concreto , utilizando argamassa com resistência final de 60 MPA.

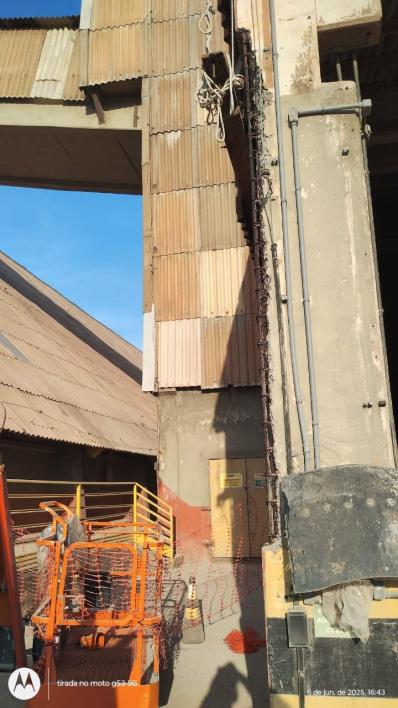

Recuperação estrutural dos pilares

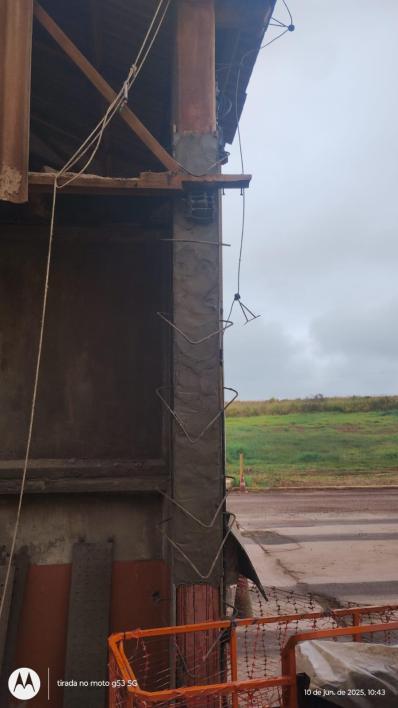

Foto 04 – Demarcação, com demolição dos concretos de recobrimento, utilizando fenolftaleína como balizadora nas profundidades

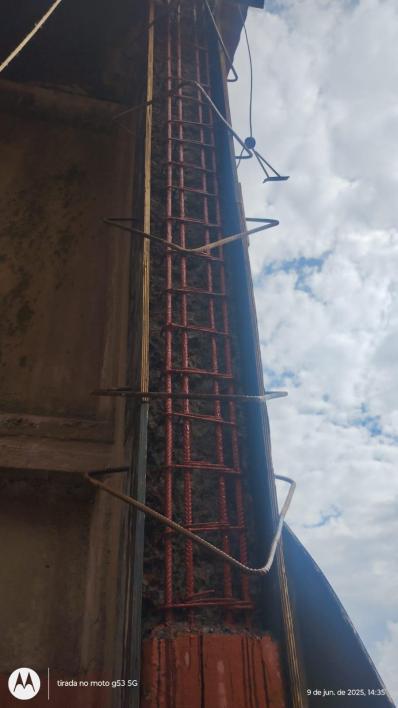

Foto 05 – Aarmaduras preparadas por hidrojateamento 7.500 PSI , recebendo pintura catodica
Foto 06 – Recomposição do elemento concreto , utilizando argamassa com resistência final de 60 MPA
Recuperação estrutural porta da moega

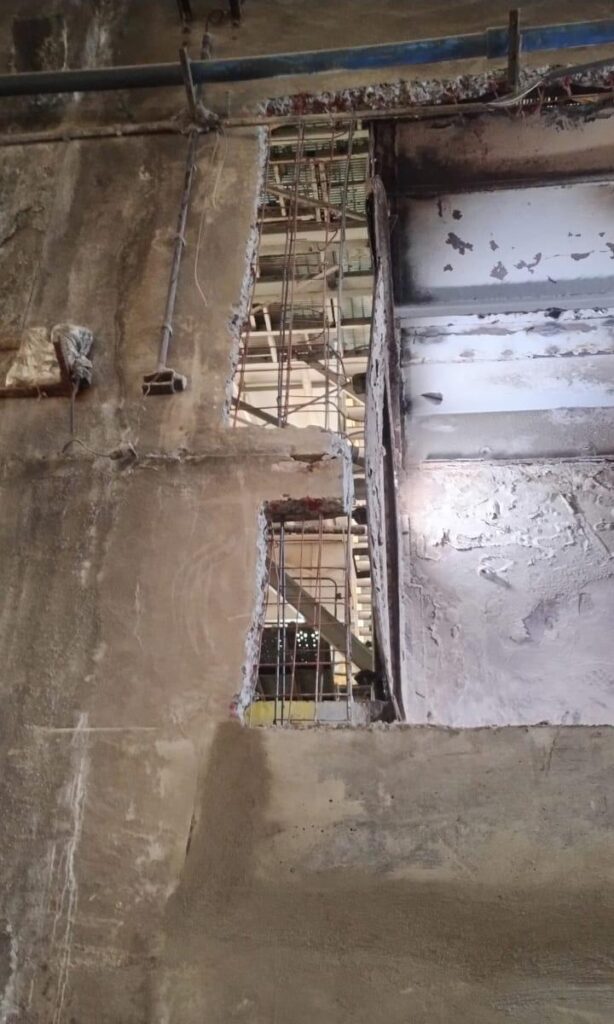

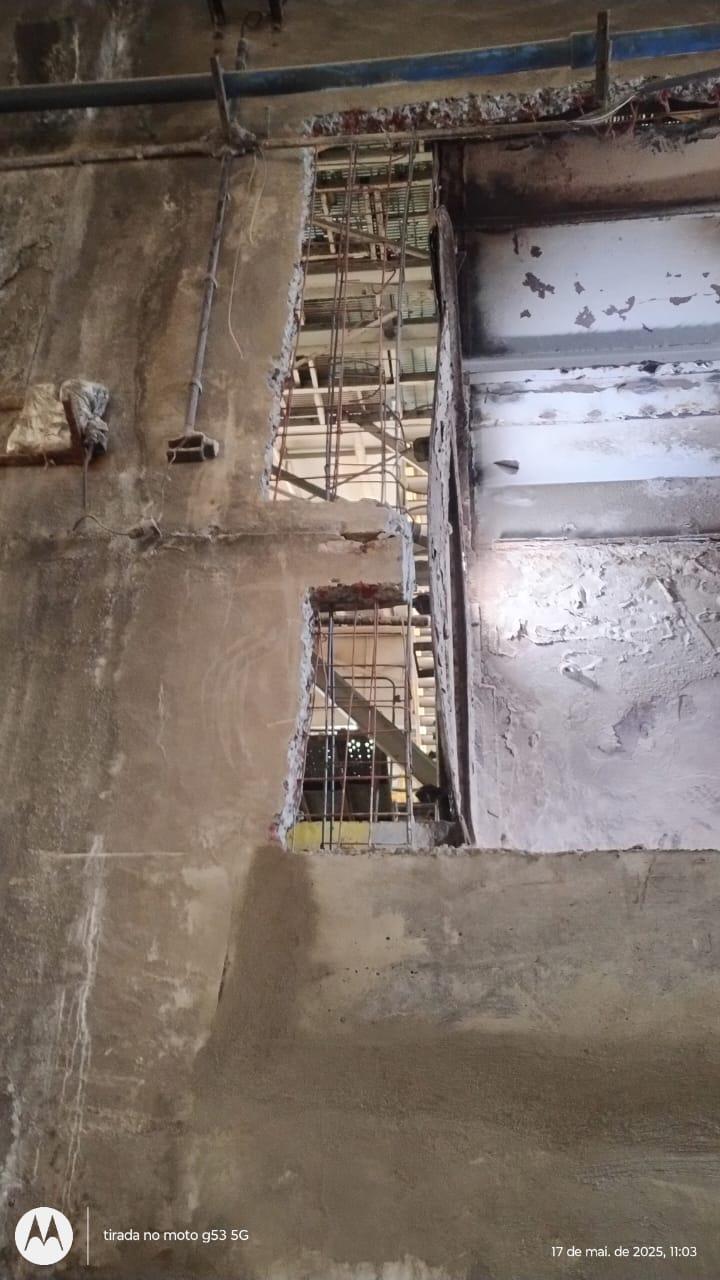

Foto 07 – Demarcação, com demolição dos concretos de recobrimento, utilizando fenolftaleína como balizadora nas profundidades

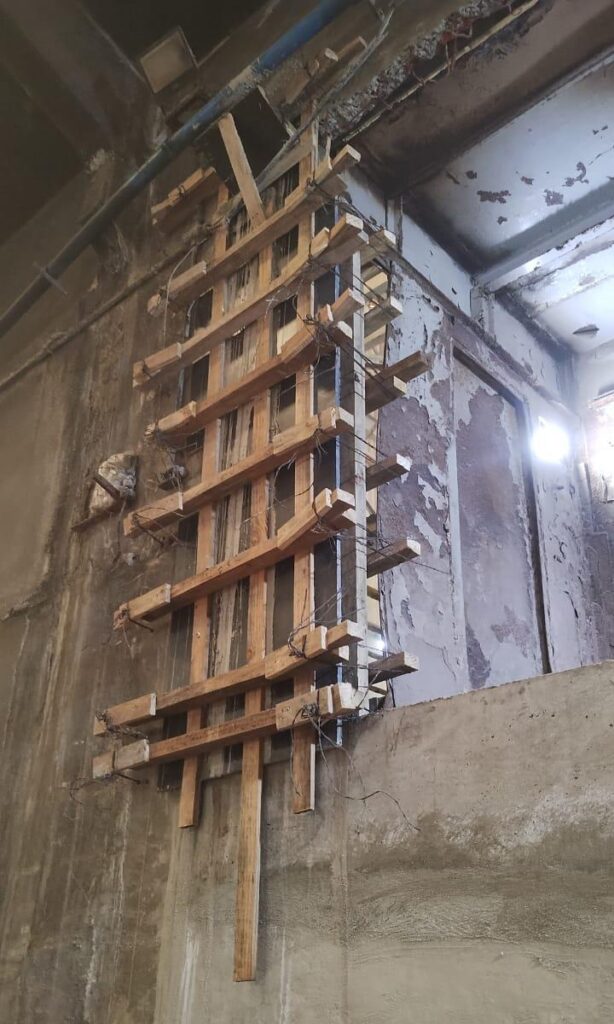

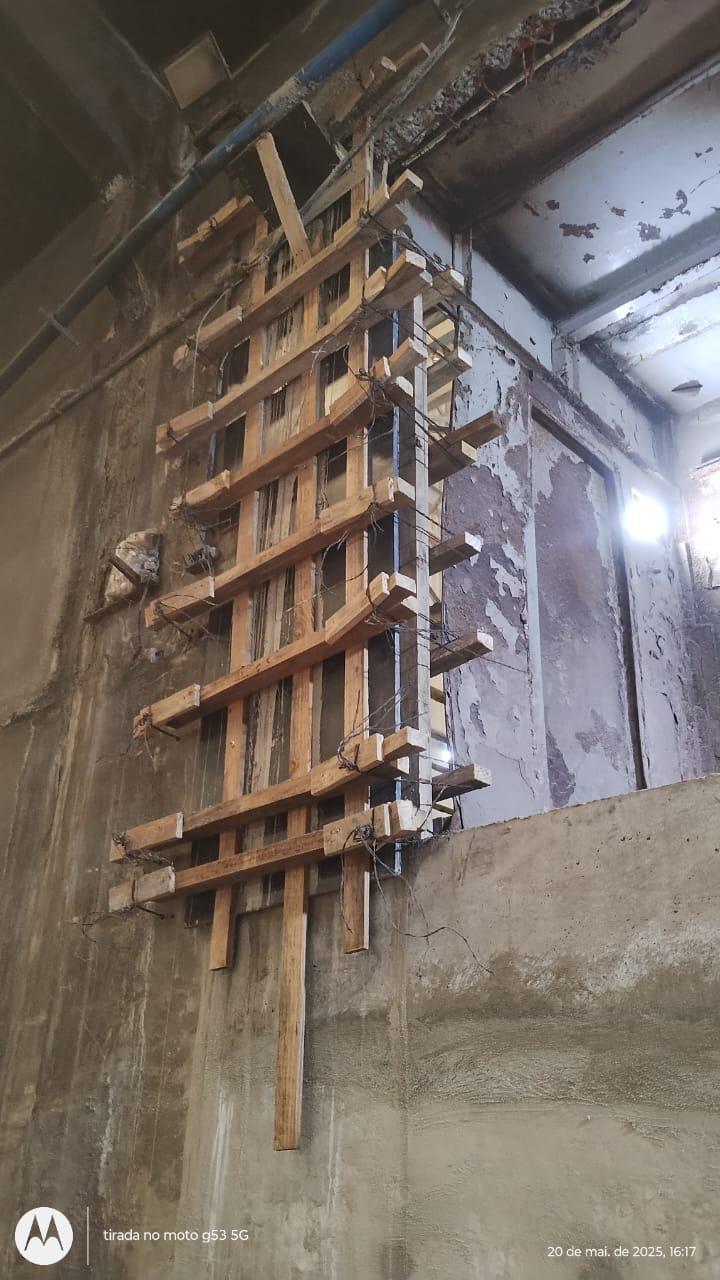

Foto 08 – Formas instaladas para o lançamento de concretos aditivados

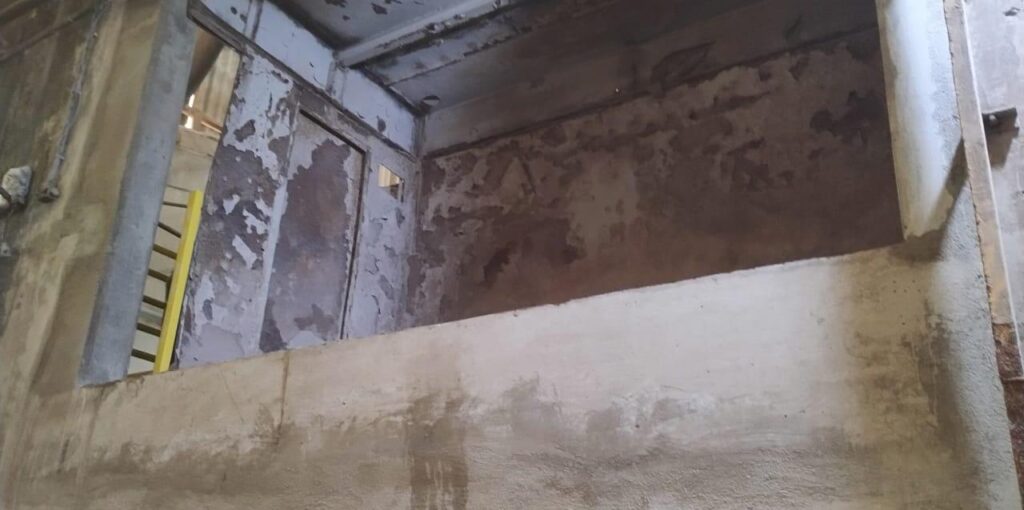

Foto 09 – resultado final com estrutura recuperada
Recuperação estrutural das vigas
Foto 10 – Demarcação, com demolição dos concretos comprometidos, utilizando fenolftaleína como balizadora nas profundidades. Execução de preparação de superficie sobre as armaduras, utilizando hidrojateamento com pressão nominal de 7.500 PSI. Aplicação de pintura catodica sobre as armaduras tratadas

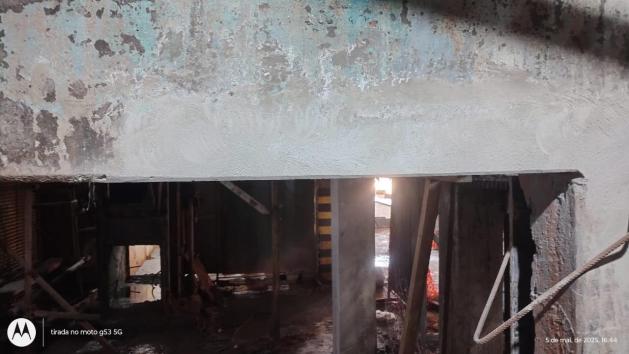

Foto 11 – Elemento concreto recuperado, tendo-se aplicação de argamassa com resistencia final de 60 MPA

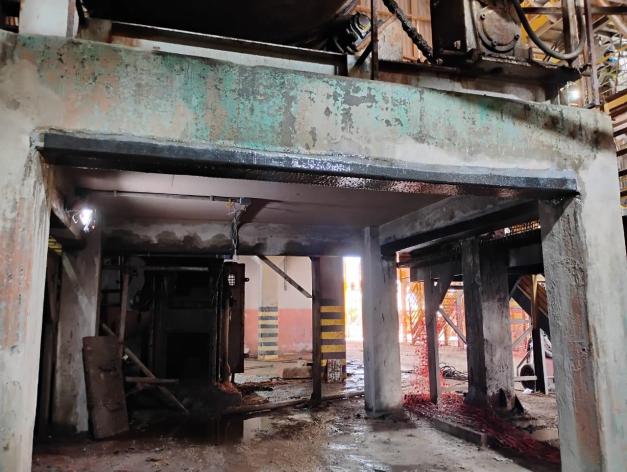

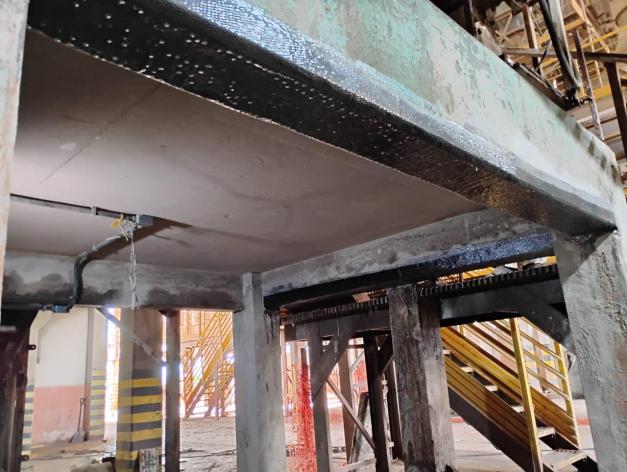

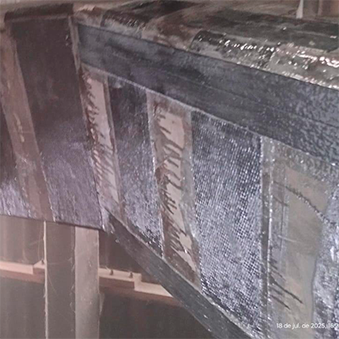

Foto 12-13 – Desenvolvimento de reforço estrutural , aplicando manta em fibra de carbono
Conclusão
Nestes trabalhos, tivemos a realização não só de recuperações, como também de reforços estruturais. Esta combinação, permitiu a restauração das integridades, assim como a correção das estruturas, frente aos esforços de solicitação. O conjunto executado, instalou estabilidade devolvendo segurança ao ambiente industrial. Soluções em recuperações estruturais, é com a Monteiro Engenharia
